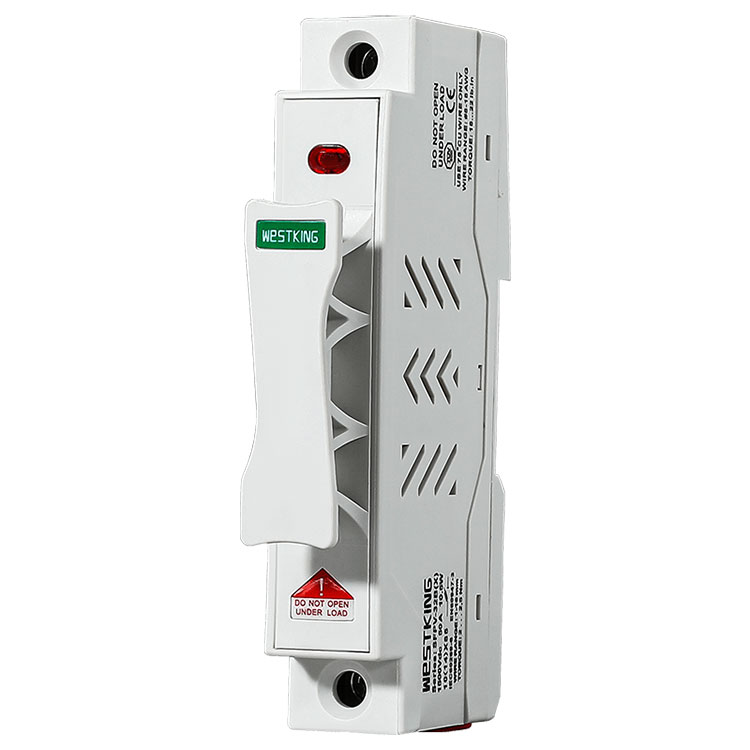

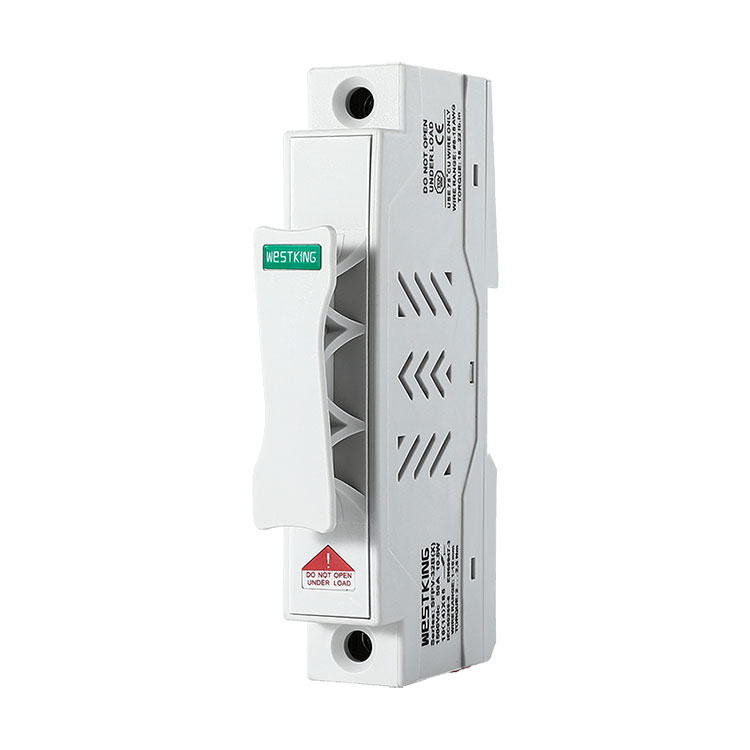

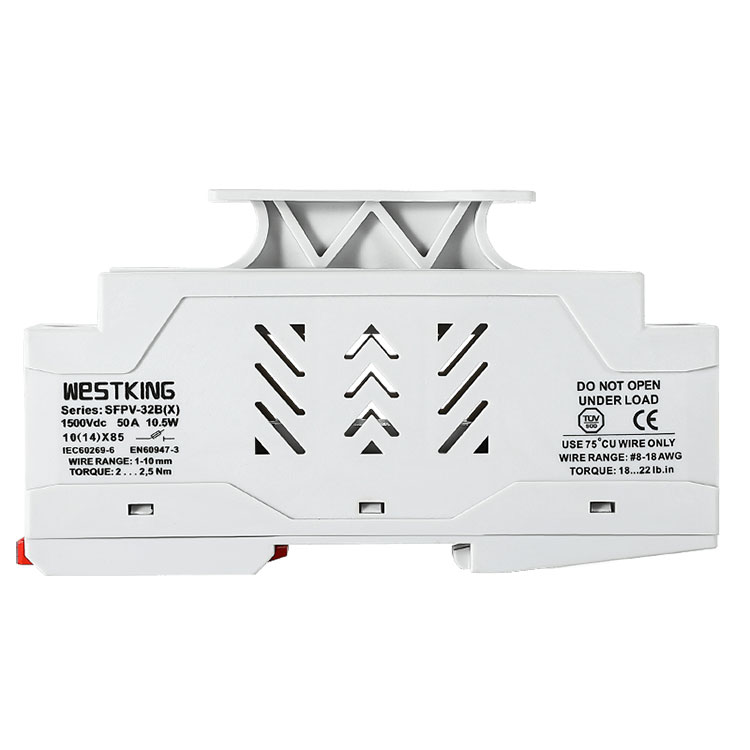

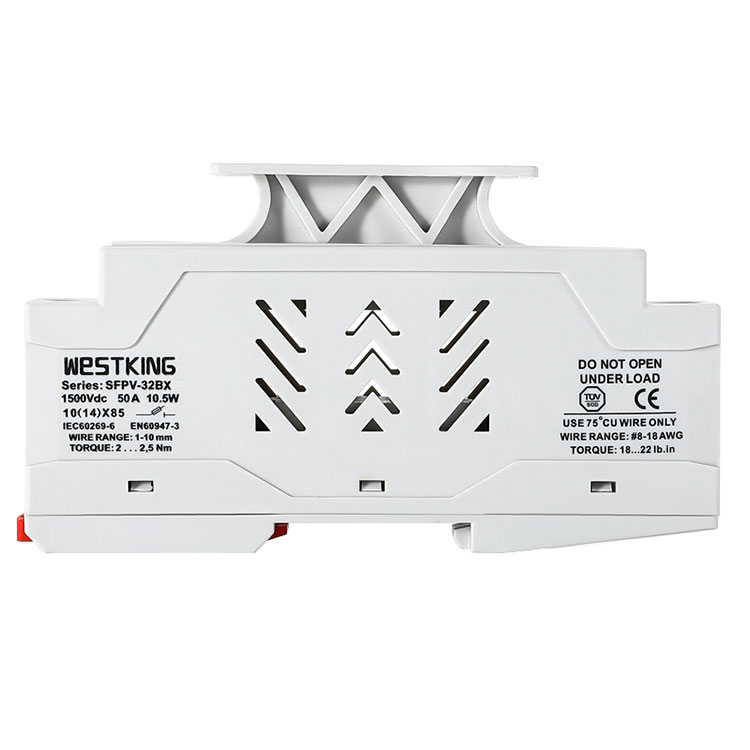

10/14x85 1500VDC Φ/Β ασφαλειοθήκη

Η φωτοβολταϊκή ασφάλεια SFPV-32BXΗ βάση είναι συμβατή και με φωτοβολταϊκές ασφάλειες 1500VDC 10X85MM και 10/14×85MM, με μέγιστο ονομαστικό ρεύμα έως 50A. Η ανάπτυξη αυτής της θήκης ασφαλειών ΦΒ βασίζεται σε εις βάθος επικοινωνία και επαλήθευση δοκιμών με πολλούς χρήστες φωτοβολταϊκών σταθμών βάσης από τη WESTKING. Η ασφαλειοθήκη SFPV-32B 1500VDC διαθέτει μια προηγμένη δομή απαγωγής θερμότητας, με κανάλια για τη ροή ζεστού αέρα μεταξύ των πόλων, αποτελεσματικά μείωση της υπέρθεσης θερμοκρασίας που δημιουργείται από την ασφάλεια. Ο εσωτερικός χώρος έχει σχεδιαστεί για να επιτρέπει στην ασφάλεια να κρέμεται ελεύθερα, εμποδίζοντάς την να αγγίζει το πλαστικό κέλυφος της θήκης και μειώνοντας τον κίνδυνο καύσης και ανθρακοποίησης του πλαστικού.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Για διευκόλυνση αντικατάστασης ασφαλειών, η θήκη έχει σχεδιαστεί με λαβή τύπου συρταριού που μπορεί να τραβηχτεί εύκολα, κάνοντας τη διαδικασία αντικατάστασης ασφαλειών πιο βολική και ασφαλή. Συνοπτικά, η βάση φωτοβολταϊκών ασφαλειών SFPV-32BX επιδεικνύει εξαιρετική απόδοση και αξιοπιστία στη βελτίωση της απόδοσης λειτουργίας του σταθμού παραγωγής ενέργειας και στην εξασφάλιση της ασφάλειας. Είναι μια αξιόπιστη επιλογή για φωτοβολταϊκές εγκαταστάσεις.

Τεχνικά στοιχεία

•Ονομαστική τάση:	1500 Vdc
•Ονομαστικά ρεύματα:	50Α
•Βαθμός προστασίας:	IP20
•Μέγεθος προϊόντος:	Σύνδεσμος ασφαλειών gPV 10/14x85mm
•Ονομαστική ικανότητα θραύσης:	50 kA
•Θερμοκρασία αποθήκευσης:	-40°C ... 90°C
•Θερμοκρασία λειτουργίας:	-40°C ... 85°C
•Διαρροή ισχύος της ασφαλειοθήκης:	0,37 W
•Ονομαστική τάση μόνωσης:	6 kV

Πρότυπα

IEC/EN 60269-1

IEC/EN 60269-2

UL4248-1 Υποδοχές ασφαλειών

UL4248-19 Φωτοβολταϊκές ασφαλειοθήκες

UL486E Ακροδέκτες καλωδίωσης

CSA C22.2 Nº 4248-1 Συγκροτήματα βάσης ασφαλειών

CSA 22.2 Nº 65 Υποδοχές καλωδίων

ΒΑΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ/ΠΛΕΟΝΕΚΤΗΜΑΤΑ

Ο συμπαγής σχεδιασμός εξοικονομεί χώρο

Εγκατάσταση ράγας TH35 DIN για εύκολη ενσωμάτωση

Σχεδιασμός plug-and-play σε στυλ συρταριού, ασφαλής και βολικός για αντικατάσταση ασφαλειών

Προαιρετική οπτική ένδειξη ασφάλειας

Κατασκευασμένο από πλαστικό υλικό PBT

Υλικό επιβραδυντικό φλόγας, βαθμολογία V0

ΕΦΑΡΜΟΓΕΣ

Φωτοβολταϊκές εφαρμογές έως 1500VDC

Προστασία σε επίπεδο Φ/Β στοιχειοσειράς/συστοιχίας

Εφαρμογές inverter

Λειτουργία κουτιού συνδυασμού

Πιστοποιήσεις

is09001 iatf16949

TUV CE

Προέλευση

Κίνα

ΗΛΕΚΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

τύπος	ένδειξη led	Καθαρό βάρος	συσκευασία
SFPV-32B-1P	ΟΧΙ	117 γρ	6 τεμ/κιβώτιο
SFPV-32BX-1P	Ναί	120 γρ	6 τεμ/κιβώτιο
